支持透明图片导出 ​

  • 类型：能力上新
  • 发布时间：2026-09-20
  • 生效时间：2026-09-20
  • 影响范围：使用 SDK、MCP 与 HTTP API 导出图片的开发者
  • 是否需要操作：现有接入无需修改；需要透明背景时传入 transparent: true，SDK 请使用 2.14.0 或更高版本

大角几何开放平台现已支持透明背景图片导出。通过 SDK、MCP 或 HTTP API 导出图片时，可使用统一的可选参数 transparent?: boolean 跳过背景色填充，方便将几何图嵌入课件、题库或不同底色的页面。

效果演示 ​

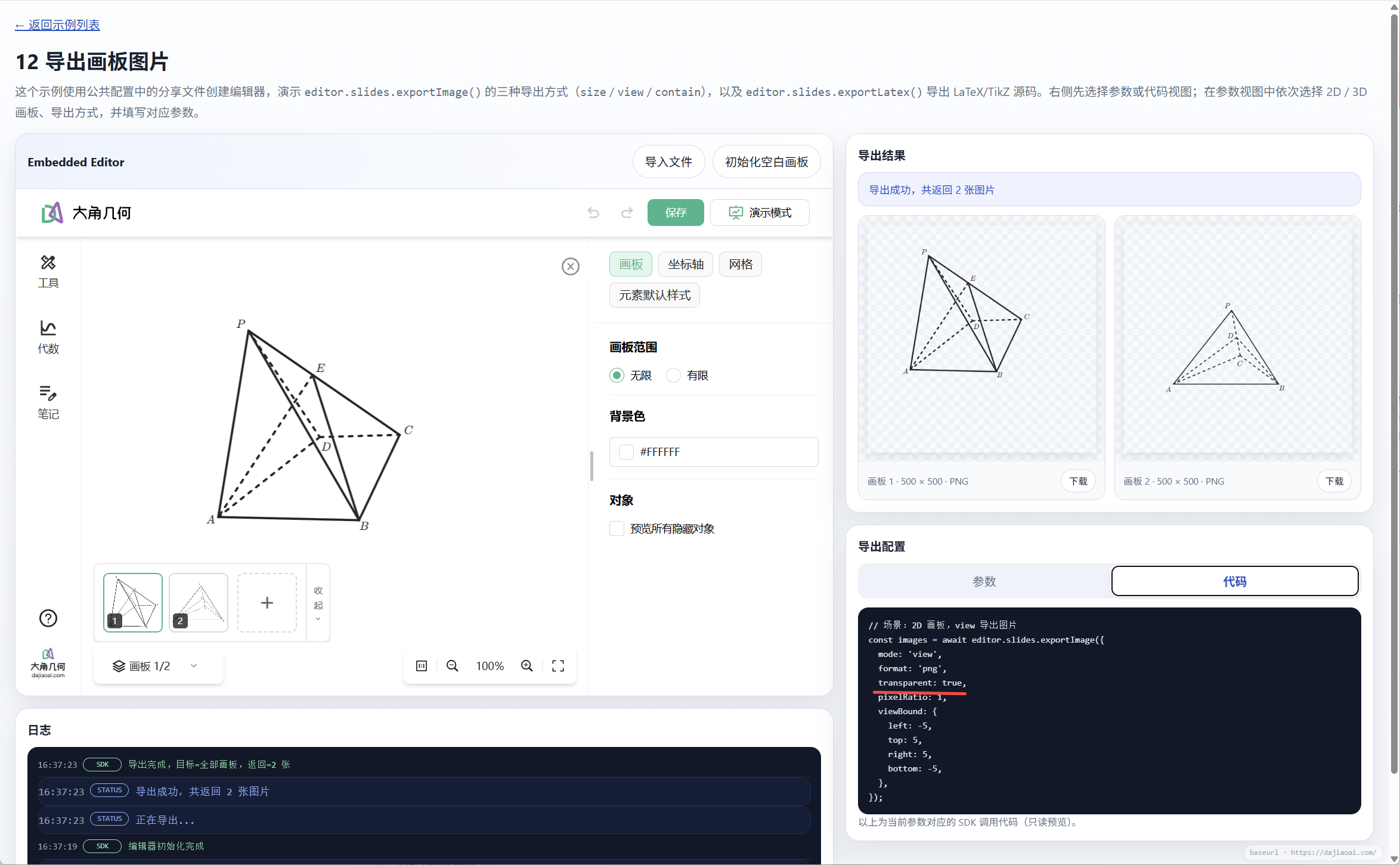

透明背景图片导出效果演示

参数行为与格式支持 ​

  • true：跳过画板或母版的整块背景色填充，导出透明背景图片。
  • false 或省略：继续绘制画板或母版中的背景色，保持现有行为。
  • 仅影响背景色：网格、坐标轴、图形、文字和图片仍会正常绘制。
导出格式透明背景支持
PNG支持，适用于 2D 和 3D 画板
SVG支持，适用于 2D 画板
JPG不支持
TikZ不适用

SDK ​

从 SDK 2.14.0 起，ExportImageBaseOptions 新增可选参数 transparent?: boolean，默认值为 false。view、contain、size 三种图片导出模式均可使用。

在已创建的编辑器实例中，导出第一个画板的透明 PNG：

typescript
const images = await editor.slides.exportImage({
  mode: 'contain',
  slideIndices: [1],
  format: 'png',
  transparent: true,
});

导出 2D 画板时，也可以将 format 设置为 'svg'。完整参数见 SDK 图片导出。

MCP ​

export_image 与 export_image_3d 的输入参数均新增可选字段 transparent?: boolean。调用时，在原有工具参数中加入 transparent: true，即可分别导出 2D 或 3D 画板的透明 PNG。

使用 MCP 客户端时，也可以直接提出以下要求：

text
将当前画板导出为透明背景的 PNG 图片，保留网格、坐标轴和图形内容。

接入方式见 MCP 接入。

HTTP API ​

以下接口均在请求体顶层新增可选参数 transparent?: boolean：

接口适用范围
POST /api/render/v22D 和 3D PNG 导出
POST /api/render旧版 PNG 渲染接口
POST /api/render-svgSVG 渲染接口

transparent 不放入 view2D 或 view3D。将完整工程保存为 project.algeo 后，可使用以下示例导出第一个画板的透明 PNG：

bash
jq '{
  content: .,
  slideIndex: 1,
  transparent: true
}' project.algeo | \
  curl -X POST https://api.dajiaoai.com/api/render/v2 \
    -H "Authorization: Bearer <API_KEY>" \
    -H "Content-Type: application/json" \
    --data-binary @-

该示例适用于 2D 和 3D 画板，沿用目标画板保存的相机模式和参数。已有旧版 PNG 或 SVG 接入也只需在原有请求体顶层加入 transparent: true。
